Chybový kód ukáže, kde řídicí jednotka zaznamenala problém. Živá data ale pomohou zjistit, co se v automobilu skutečně děje. Umožňují sledovat teplotu motoru, napětí, tlak turba, množství nasávaného vzduchu, korekce paliva, práci lambda sond, stav DPF nebo korekce vstřikovačů. Právě porovnání několika hodnot současně často odhalí závadu, kterou samotné vymazání chybového kódu nevyřeší.
V tomto průvodci si ukážeme, jak živá data číst, které údaje spolu porovnávat a proč jedna hodnota bez souvislostí může mechanika snadno poslat špatným směrem.
Důležité: Přesné referenční hodnoty se liší podle motoru, řídicí jednotky, provozní teploty, nadmořské výšky i zatížení. Údaje v článku slouží jako praktická orientace. Při opravě vždy vycházejte také z technických dat výrobce konkrétního vozidla.
Co jsou živá data autodiagnostiky
Živá data, někdy označovaná jako Live Data, Data Stream nebo Measured Values, jsou aktuální údaje, které řídicí jednotka přijímá ze snímačů nebo sama vypočítává. Diagnostika je načítá během chodu motoru, zapnutého zapalování nebo zkušební jízdy.
Podle vybavení vozidla lze sledovat například:
- napětí palubní sítě a stav dobíjení,
- teplotu chladicí kapaliny a nasávaného vzduchu,
- otáčky motoru a zatížení,
- hmotnost nasávaného vzduchu MAF a tlak v sání MAP,
- požadovaný a skutečný plnicí tlak turba,
- krátkodobé a dlouhodobé korekce paliva,
- signál lambda sond nebo širokopásmového snímače směsi,
- tlak paliva a regulaci palivové soustavy,
- korekce vstřikovačů,
- množství sazí, diferenční tlak a teploty DPF,
- polohu EGR, škrticí klapky nebo regulačních ventilů.
Nejdůležitější není zobrazit co nejdelší seznam. Vyberte pouze hodnoty související s řešeným problémem. Diagnostika pak obnovuje data rychleji a záznam je přehlednější.
Chybový kód, Freeze Frame a živá data: jaký je rozdíl
Chybový kód DTC označuje závadu, kterou řídicí jednotka rozpoznala. Nemusí ale automaticky znamenat vadnou součástku uvedenou v názvu chyby. Například chyba chudé směsi může vzniknout netěsností sání, slabým tlakem paliva, chybným měřením vzduchu nebo výfukovou netěsností.
Freeze Frame je snímek vybraných údajů v okamžiku vzniku závady. Ukáže například otáčky, zatížení, rychlost, teplotu motoru a stav palivové regulace. Pomůže rozlišit, zda se chyba objevila za studena, při volnoběhu nebo při vysokém zatížení.
Živá data umožní problém znovu sledovat a porovnat reakce systému při různých provozních stavech. Správný postup proto obvykle vypadá takto:
- uložit chybové kódy a Freeze Frame,
- vybrat relevantní živé hodnoty,
- sledovat je na studeném i zahřátém motoru,
- porovnat požadovanou a skutečnou hodnotu,
- podle potřeby provést záznam při jízdě nebo akční test.
Podrobnější vysvětlení DTC najdete v článku jak číst chybové kódy auta.
Napětí baterie a dobíjení
Napětí patří mezi první hodnoty, které má smysl zkontrolovat. Nízké nebo nestabilní napájení může vytvářet zdánlivě nesouvisející chyby komunikace, snímačů a řídicích jednotek.
- U odpočaté běžné 12V baterie se často očekává přibližně 12,4 až 12,8 V.
- Při startování nesmí napětí propadnout tak hluboko, aby řídicí jednotky přestaly správně pracovat.
- U nastartovaného vozidla bývá často přibližně 13,8 až 14,8 V.
Moderní vozidla s inteligentním dobíjením však napětí podle stavu baterie, zatížení a rekuperace záměrně mění. Jeden krátký údaj proto nestačí. Sledujte napětí během startu, na volnoběh, se zapnutými spotřebiči i při jízdě.
Další souvislosti najdete v článku diagnostika autobaterie a dobíjení.
Teplota motoru a chladicí kapaliny
Na úplně studeném motoru by měla teplota chladicí kapaliny přibližně odpovídat teplotě okolí a teplotě nasávaného vzduchu. Výrazný rozdíl ještě před nastartováním může ukazovat na vadný snímač, kabeláž nebo chybnou interpretaci dat.
Po zahřátí se u většiny motorů teplota chladicí kapaliny pohybuje přibližně mezi 80 a 105 °C, ale konkrétní rozsah závisí na konstrukci motoru a řízení termostatu. Důležitý je hlavně průběh:
- zda se motor zahřívá plynule,
- zda teplota při běžné jízdě zbytečně neklesá,
- zda řídicí jednotka správně spíná ventilátor,
- zda hodnota náhle neskáče nebo nevypadává.
MAF, MAP a tlak turba
Snímač MAF měří množství nebo hmotnost vzduchu proudícího do motoru. MAP snímá tlak v sacím potrubí. U přeplňovaného motoru je pro diagnostiku turba zásadní porovnat požadovaný a skutečný plnicí tlak.
Samotná hodnota MAF nebo tlaku turba bez znalosti otáček a zatížení mnoho neřekne. Při zkušební jízdě proto sledujte společně:
- otáčky motoru,
- polohu plynového pedálu nebo vypočtené zatížení,
- požadovaný plnicí tlak,
- skutečný plnicí tlak,
- množství nasávaného vzduchu,
- požadovanou a skutečnou polohu regulace turba, pokud ji jednotka poskytuje.
Skutečná hodnota, která se opožďuje nebo dlouhodobě nedosahuje požadavku, může souviset s netěsností sání, regulací turba, podtlakovým vedením, zanesením, snímačem nebo samotným turbodmychadlem. Překročení požadované hodnoty může ukazovat na váznoucí regulaci nebo problém s ovládáním. Bez dalších kontrol ale nelze z grafu automaticky odsoudit turbo.
Lambda sonda a korekce paliva
U benzinových motorů patří mezi nejdůležitější hodnoty krátkodobá korekce paliva STFT a dlouhodobá korekce LTFT. Řídicí jednotka pomocí nich upravuje dávku paliva podle skutečného spalování.
- Hodnoty blízko nule obvykle znamenají, že základní výpočet směsi odpovídá skutečnosti.
- Kladná korekce znamená, že řídicí jednotka palivo přidává.
- Záporná korekce znamená, že palivo ubírá.
- Dlouhodobá odchylka přes přibližně ±10 % už obvykle zaslouží pozornost, vždy ale záleží na konkrétním systému a provozním režimu.
Vysoká kladná korekce pouze na volnoběh často směřuje k netěsnosti sání. Odchylka rostoucí se zatížením může souviset s dodávkou paliva nebo chybným měřením vzduchu. Výsledek je potřeba porovnat také s tlakem paliva, MAF/MAP a signálem lambda sond.
Klasická úzkopásmová lambda sonda před katalyzátorem při zahřátém motoru obvykle rychle mění napětí přibližně mezi 0,1 a 0,9 V. Širokopásmové sondy se vyhodnocují jinak a diagnostika může zobrazovat lambda faktor, proud nebo ekvivalenční poměr. Univerzální pravidlo „sonda musí kmitat“ proto neplatí pro každý systém.
Korekce vstřikovačů
U některých dieselových i benzinových motorů lze zobrazit korekce jednotlivých vstřikovačů. Řídicí jednotka jimi vyrovnává rozdíly mezi válci. Neobvyklá hodnota jednoho válce může upozornit na vstřikovač, ale také na mechanický problém motoru, kompresi, kabeláž nebo odlišné spalování.
Jednotky i povolené rozsahy se mezi výrobci liší. Korekce proto neposuzujte podle jedné univerzální tabulky z internetu. Porovnejte válce mezi sebou, sledujte chování studeného a zahřátého motoru a ověřte předepsané hodnoty výrobce.
Pokud byl vstřikovač vyměněn, může být nutné zadat jeho korekční kód. Více vysvětluje článek diagnostika pro kódování vstřikovačů.
Jak číst živá data DPF
U filtru pevných částic je potřeba sledovat několik hodnot současně:
- vypočtené a případně měřené množství sazí,
- zatížení popelem, pokud ho jednotka uvádí,
- diferenční tlak DPF,
- teploty výfukových plynů před a za filtrem,
- kilometry nebo čas od poslední regenerace,
- stav právě probíhající regenerace,
- důvod, proč řídicí jednotka regeneraci nepovolila.
Diferenční tlak má být při volnoběhu nízký a s průtokem výfukových plynů plynule růst. Přesná hranice ale závisí na motoru, konstrukci filtru, otáčkách a použitém snímači. Nulová hodnota za všech podmínek nemusí znamenat čistý filtr — může ukazovat také na snímač nebo hadičky.
Nucenou regeneraci nespouštějte pouze proto, že diagnostika ukazuje vysoké množství sazí. Nejdříve ověřte závady motoru, teplotní čidla, tlakový snímač, hladinu paliva, olej a podmínky požadované výrobcem. Praktické návody najdete v článcích jak ověřit stav DPF a která diagnostika umí nucenou regeneraci DPF.
EGR a škrticí klapka
U EGR ventilu a elektronické škrticí klapky porovnávejte především požadovanou a skutečnou polohu. Pokud řídicí jednotka zařízení ovládá, ale skutečná hodnota nereaguje nebo se výrazně opožďuje, může být mechanismus zanesený, zablokovaný nebo elektricky vadný.
Samotná odchylka ještě nemusí označit viníka. Hodnotu může ovlivnit provozní režim motoru, podmínky regenerace, nouzový režim nebo jiná závada. Pomoci může akční test, při kterém diagnostika součástku řízeně otevře a zavře.
Podrobnosti najdete v článcích diagnostika EGR ventilu a adaptace škrticí klapky.
Požadovaná a skutečná hodnota je důležitější než jedno číslo
Nejčastější chyba při práci s živými daty je hledání jedné „správné“ hodnoty. Mnohem užitečnější je sledovat vztahy:
| Řešený problém | Hodnoty ke společnému sledování |
|---|---|
| Nízký výkon | Požadovaný/skutečný tlak turba, MAF, MAP, tlak paliva, poloha EGR |
| Nepravidelný volnoběh | STFT, LTFT, lambda, MAF/MAP, vynechávání válců, korekce vstřikovačů |
| Problém s DPF | Saze, popel, diferenční tlak, teploty výfuku, poslední regenerace |
| Špatné studené starty | Napětí při startu, teplota motoru, tlak paliva, otáčky startéru, korekce válců |
| Vysoká spotřeba | Teplota motoru, korekce paliva, lambda, MAF, tlak paliva, stav DPF |

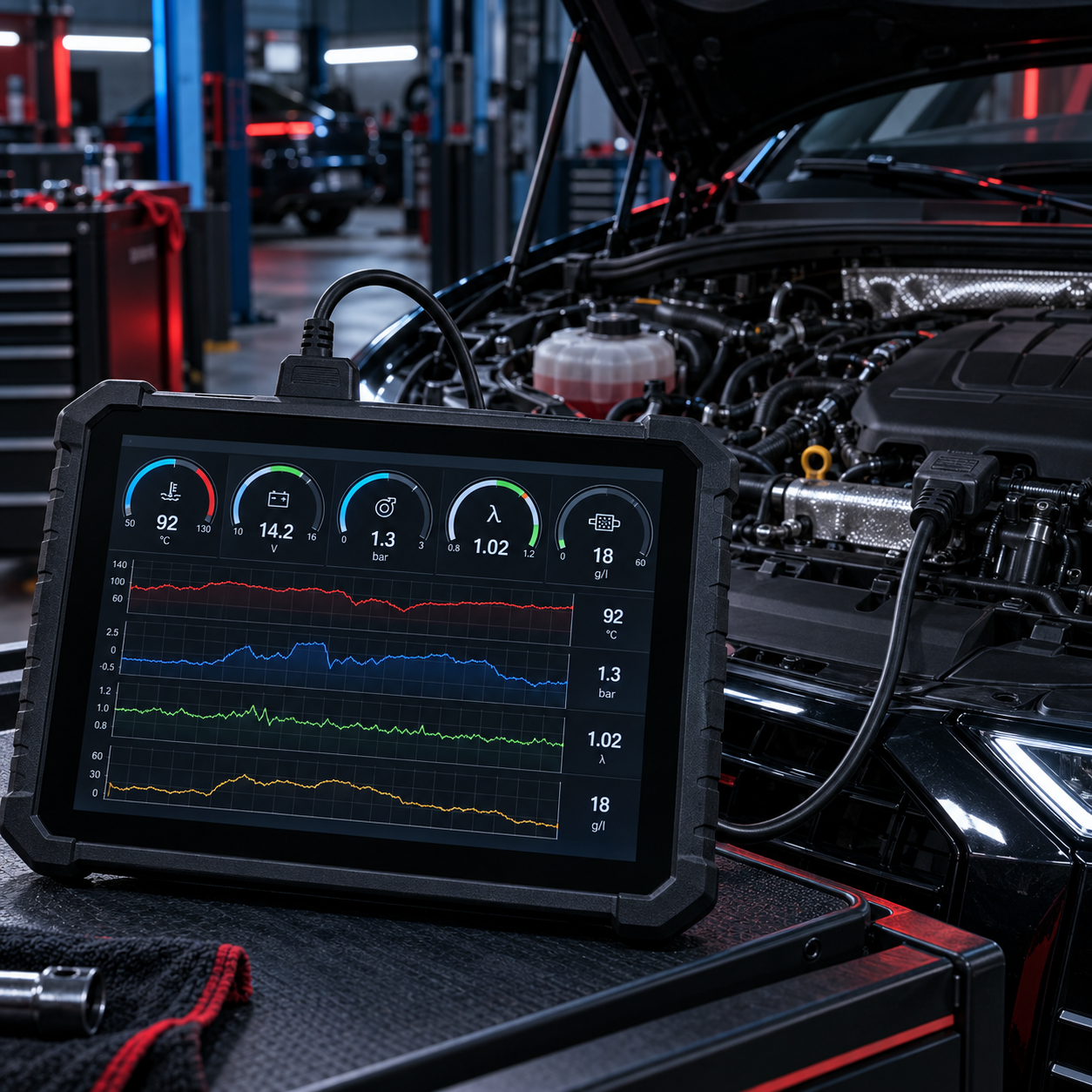

Graf a záznam při jízdě
Tabulka hodnot stačí pro základní kontrolu, ale krátké výpadky a pomalé reakce se lépe hledají v grafu. Pro zkušební jízdu vyberte jen několik důležitých parametrů. Příliš mnoho současně načítaných položek může výrazně snížit rychlost obnovování.
Při jízdě s diagnostikou musí vozidlo bezpečně řídit druhá osoba. Technik sleduje nebo zaznamenává data. Ještě bezpečnější je zapnout záznam, provést zkušební jízdu a graf vyhodnotit až po zastavení.
Kdy jsou potřeba akční testy
Živá data ukazují reakci systému, ale sama většinou nic neovládají. Diagnostika s obousměrným řízením umožní spustit ventilátor, čerpadlo, ventil, EGR, škrticí klapku nebo jiný podporovaný člen a současně sledovat jeho odezvu.
Rozsah akčních testů závisí na konkrétním vozidle a řídicí jednotce. Více najdete v článku co umí obousměrná diagnostika.
Jakou diagnostiku vybrat pro práci s živými daty
Téměř každá OBD2 čtečka zobrazí několik základních motorových hodnot. Rozdíl je v přístupu k jednotlivým řídicím jednotkám, rychlosti komunikace, grafickém zobrazení, ukládání záznamů, aktivních testech a servisních funkcích.
Domácí použití
Pro domácí použití a kontrolu vozidla přes telefon jsou vhodné MUCAR BT200 PRO, MUCAR BT200 MAX a ThinkDiag Full PRO. Umožňují sledovat živá data podle podpory konkrétního vozidla a představují dostupnější řešení bez samostatného diagnostického tabletu.
Menší dílna a mobilní mechanik
ThinkDiag 2 je vhodný pro mobilního mechanika, který chce zachovat ovládání telefonem nebo tabletem. Launch CRP919X BT přidává samostatný tablet, pohodlnější práci s živými daty, servisní funkce a aktivní testy podle podpory konkrétního vozidla.
Profesionální diagnostika pro autoservis
Thinkcar 689BT, MUCAR 892BT, Launch X431 PROS ELITE, Autel MK808K-BT a Autel MK900 patří do profesionální úrovně pro autoservisy. Nabízejí diagnostiku všech dostupných systémů, živá data, servisní funkce a aktivní testy podle podpory konkrétního vozidla. MUCAR 892BT proti odpovídající variantě 689BT přidává AI funkce. PROS ELITE používá kabelové spojení s diagnostickým rozhraním.
Profesionální verze s topologií a J2534
Thinkcar 689BT PRO a MUCAR 892BT PRO rozšiřují profesionální výbavu o topologické zobrazení řídicích jednotek a rozhraní J2534. MUCAR 892BT PRO navíc obsahuje AI funkce. Přístup k chráněným funkcím, například SFD, závisí na konkrétním vozidle, aktuální podpoře a použité autorizační službě; případné tokeny nebo externí přístup nejsou totéž jako běžná aktualizace diagnostiky.
Nejste si jistí výběrem? Napište nám značku, model, rok výroby a funkce, které potřebujete. Doporučíme zařízení podle skutečné práce, ne podle nejdelšího seznamu funkcí v reklamě.
Nejčastější chyby při vyhodnocování živých dat
- Posuzování jediné hodnoty bez otáček, zatížení a teploty motoru.
- Záměna požadované hodnoty za skutečně naměřenou.
- Použití univerzálního limitu pro všechny motory a výrobce.
- Vyhodnocování studeného motoru podle hodnot platných až po zahřátí.
- Výměna součástky pouze podle názvu chybového kódu.
- Sledování příliš mnoha parametrů, kvůli kterému se data obnovují pomalu.
- Spuštění nucené regenerace nebo adaptace bez splnění podmínek výrobce.
Shrnutí
Živá data jsou jedním z nejdůležitějších nástrojů moderní autodiagnostiky. Správná interpretace nevychází z jednoho čísla, ale z porovnání souvisejících hodnot, provozních podmínek a reakce systému v čase.
Začněte uložením chyb a Freeze Frame, vyberte několik relevantních parametrů a porovnejte požadované hodnoty se skutečnými. U složitějších závad použijte graf, záznam jízdy a podle potřeby akční testy. Takový postup pomůže odlišit skutečnou příčinu problému od součástky, která pouze reaguje na jinou závadu.
