Diagnostiky pro motocykly - kompletní průvodce

Motocykly jsou dnes plné elektroniky: vstřikování, ABS, kontrola trakce, imobilizéry… Když se rozsvítí kontrolka „FI“, bez diagnostiky se daleko nedostanete. Níže najdete přehled, jaké typy diagnostik pro motorky existují, co umí, jak vybrat správnou sadu a na co si dát pozor.

Co je motocyklová diagnostika a co umí

Diagnostika je zařízení (často s kabelem/adaptérem a aplikací), které se připojí do servisního konektoru motorky a umí:

• číst a mazat chybové kódy,

• zobrazit živá data (otáčky, teploty, MAP/MAF, lambda, napětí atd.),

• spouštět akční členy a testy (čerpadlo, větrák…),

• provádět servisní úkony (reset servisního intervalu, kalibrace škrticí klapky, adaptace volnoběhu, párování TPMS apod. – dle značky a modelu),

• u profi nástrojů i kódování, programování modulů a klíčů (dle podporovaných funkcí).

Rozsah funkcí se vždy liší podle konkrétní motorky a použitého software.

Konektory a normy: Euro 4 / Euro 5, červený 6pin a spol.

• ISO 19689: mezinárodní norma, která specifikuje společný diagnostický konektor pro motocykly a mopedy. Cílem je sjednotit rozhraní napříč výrobci.

• Euro 5 (od r. 2020/2021): s příchodem Euro 5 se u nových motocyklů rozšířilo jednotné diagnostické rozhraní, v praxi často kompaktní 6pin konektor dle ISO 19689 – obvykle červený. Přes jednoduchou redukci jej převedete na běžný 16pin OBD-II a můžete číst emise/obecná data i univerzální čtečkou.

• Starší modely: výrobci používali různé konektory (3–4pin, 6pin, 10pin…). Například BMW mělo dlouho kulatý 10pin; pro novější modely se používá adaptér na OBD-II.

Prakticky: než něco koupíte, podívejte se, jaký konektor má váš stroj (pod sedlem, u baterie nebo v přední části rámu) a kterému roku/emise odpovídá.

Typy diagnostik pro motocykly

1) Základní „čtečka + adaptér“ (pro čtení emisních dat a chyb)

• Vhodné pro Euro 5 stroje s 6pin konektorem + redukce 6pin → OBD-II.

• Umí číst/mazat generické kódy a základní parametry; pokročilé servisní funkce u většiny značek neumí.

2) Značkové/brand-specific nástroje

• GS-911 pro BMW: hluboká diagnostika, testy akčních členů, servisní reset, a další „bmw-specifické“ úkony (podle modelu). Dostupné jak pro 10pin tak přes adaptér na OBD-II.

• HealTech OBD Tool: samostatné verze pro Honda, Kawasaki, Suzuki atd.; jednoduché PC řešení s širokou funkční podporou u dané značky.

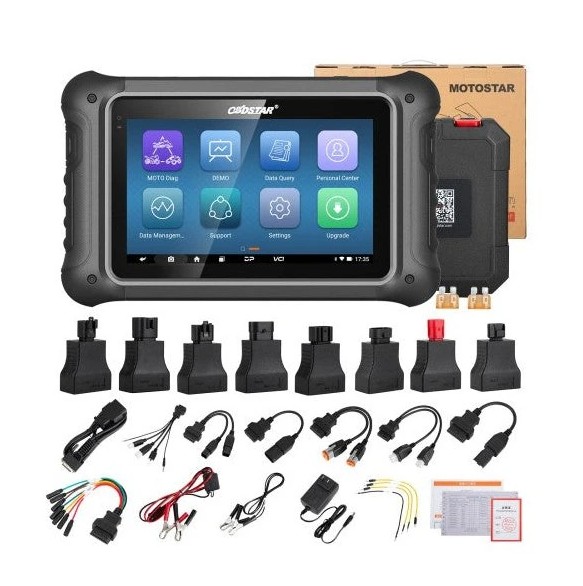

• OBDSTAR iScan: tablety zaměřené na konkrétní značky/segmenty (např. Harley-Davidson, BRP, „Japan“), často s funkcemi jako kódování, adaptace, reset servisů apod.

3) Víceznačkové profi diagnostiky

• TEXA (IDC5/BIKE, Navigator TXB Evolution/TXB2): nástroj pro servisy s velmi širokou podporou značek, pokročilými testy a průběžnými aktualizacemi.

4) Specializované aplikace/ekosystémy

• TuneECU (Android): pro vybrané značky/modely (Aprilia, KTM, Triumph… – dle seznamu kompatibility) zvládá diagnostiku a u vybraných ECU i mapování. Vyžaduje konkrétní kabel/BT adaptér dle návodu. Vždy si ověřte kompatibilitu v oficiálním seznamu.

Jak vybrat správnou sadu (rychlý checklist)

1. Rok a emisní norma:

   • Euro 5? Hledejte 6pin (červený) → OBD-II adaptér a nástroj s podporou vaší značky.

   • Starší model? Zjistěte typ konektoru (3/4/6/10 pin) a podle toho volte kabel/adaptér.

2. Potřebné funkce: jen čtení/mazání chyb a živá data (stačí základ), nebo servisní zásahy, testy a kódování (volte značkový/profi nástroj).

3. Podpora značky/modelu: ověřte si v oficiálním seznamu kompatibility (TEXA, TuneECU, HealTech, OBDSTAR).

4. Aktualizace a jazyk: pravidelné updaty databází jsou klíčové (nové modely, nové funkce).

5. Platforma: PC/Android/iOS; kabel (USB) vs. BT/Wi-Fi. Dodržujte přesně požadovaný adaptér/rozhraní výrobce software.

Konkrétní scénáře z praxe

• Reset servisního intervalu BMW: GS-911 to má přímo v menu (dle modelu).

• Japonské značky (Honda/Kawa/Suzuki/Yamaha): HealTech nebo OBDSTAR iScan (verze „Japan“) – rychlé čtení chyb, testy a běžné servisní úkony.

• Harley-Davidson/BRP/Can-Am: existují dedikované verze OBDSTAR iScan.

• Aprilia/KTM/Triumph (vybrané ECU): TuneECU umí diagnostiku a u některých i práci s mapami – vždy zkontrolujte kompatibilitu.

Minimální výbava podle uživatele

• Domácí kutil (Euro 5 motorka): 6pin ISO 19689 → OBD-II adaptér + jednoduchá OBD aplikace/čtečka → čtení/mazání chyb a základní parametry.

• Pokročilý uživatel: značkový nástroj (GS-911 / HealTech / iScan) pro hlubší zásahy a servisní funkce.

• Servis/dílna: víceznačková platforma (TEXA BIKE) s adaptérkou sadou a pravidelnými aktualizacemi.

Časté dotazy (FAQ)

Funguje mi obyčejná „OBD2 krabička“ na motorce?
Na Euro 5 motocyklech přes 6pin adaptér často přečtete základní emisní/obecná data a P-kódy. Pro značkové funkce (servisní reset, testy) však zpravidla potřebujete specializovaný software/nástroj.

Je 6pin konektor vždy červený?
U Euro 5 se běžně používá červené provedení 6pinu dle praxe a doporučení (snadná identifikace), ale vždy koukněte na reálný konektor vaší motorky.

Mám starší BMW s kulatým portem – co koupit?
GS-911 s 10pinem (nebo GS-911 + 10→16pin adaptér pro novější stroje) je osvědčená volba.

Tip na postup výběru v jednom tahu

1. Zjistěte typ konektoru a rok/emise.

2. Rozmyslete potřebné funkce (jen chyby vs. plná servisní diagnostika).

3. Podle značky a funkcí zvolte GS-911 / HealTech / iScan / TEXA / TuneECU (podle kompatibility).
